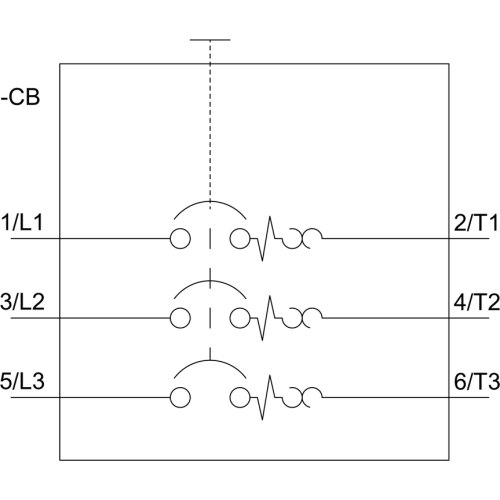

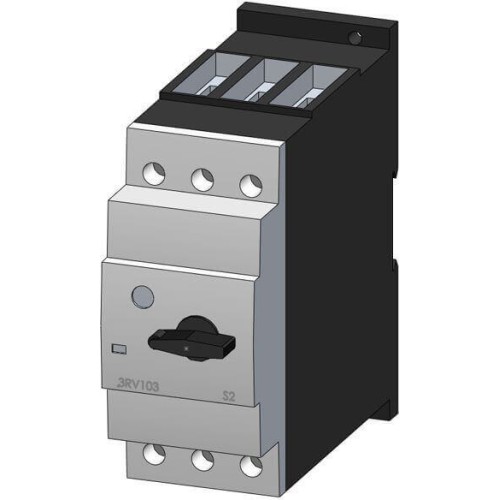

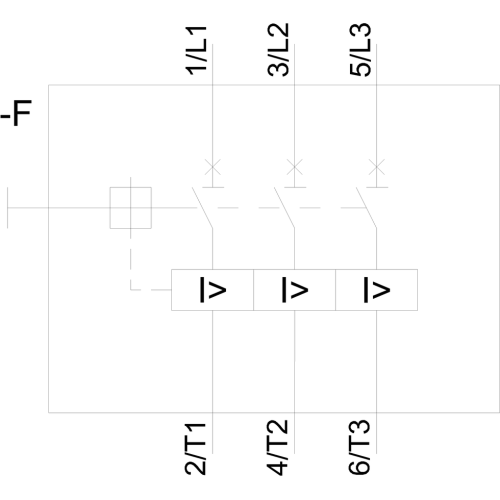

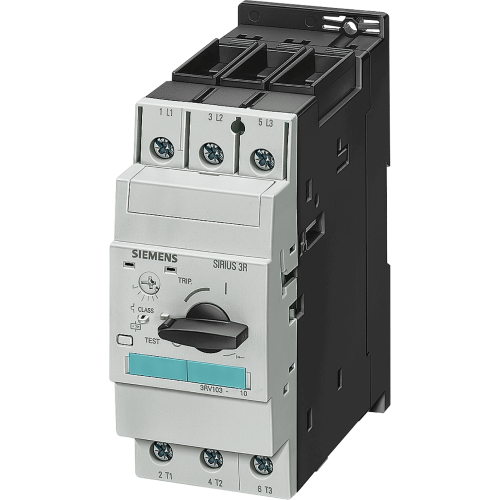

3RV1031-4EA10

ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 22.. . 32 A, N-РАСЦЕПИТЕЛЬ 384 A, ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, типоразмер S2, КЛАСС 10Контакты оснащены винтовыми клеммами, которые обеспечивают надежное соединение и легкую установку

Защита двигателя

Параметры расцепления автоматических выключателей 3RV10/3RV11 относятся в основном к защите трехфазных двигателей. Выключатели при этом обозначаются как выключатели для защиты двигателя.

Номинальный ток In в подлежащих защите двигателях настраивается по шкале настройки. Расцепитель короткого замыкания по заводской установке срабатывает при 13-кратном превышении расчетного тока в выключателе. При этом осуществляется бесперебойная работа и уверенная защита двигателя. Чувствительность выключателя к выпадению фазы гарантирует, что выключатель при выпадении одной фазы и вызванных этим перегрузках в других фазах будет вовремя отключён. Автоматические выключатели с тепловыми расцепителями перегрузки обычно относятся к классу расцепления 10. Автоматические выключатели типоразмера S2 и S3 представлены также с классом расцепления 20 , что допускает пуск двигателей в сложных эксплуатационных условиях.

Выключатели поставляются в 4 типоразмерах:

• Типоразмер S00 — строительная ширина 45 мм, максимальный номинальный ток 12 A , при AC 400 В может использоваться для трехфазных двигателей до 5,5 кВт.
• Типоразмер S0 — строительная ширина 45 мм, максимальный номинальный ток 25 A , при AC 400 В могут использоваться для трехфазных двигателей до 11 кВт.

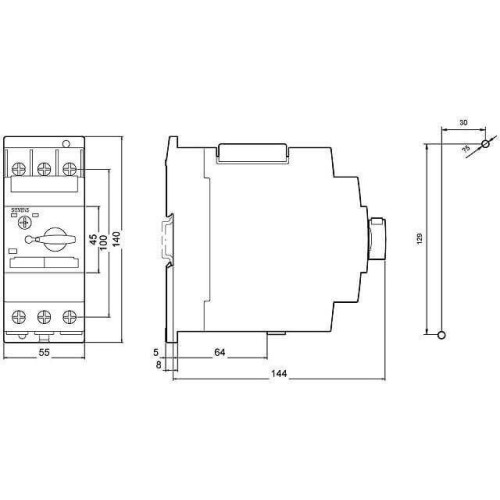

• Типоразмер S2 — строительная ширина 55 мм, максимальный номинальный ток 50 A , при AC 400 В могут использоваться для трехфазных двигателей до 22 кВт.
• Типоразмер S3 — строительная ширина 70 мм, максимальный номинальный ток 100 A , при AC 400 В могут использоваться для трехфазных двигателей до 45 кВт.
