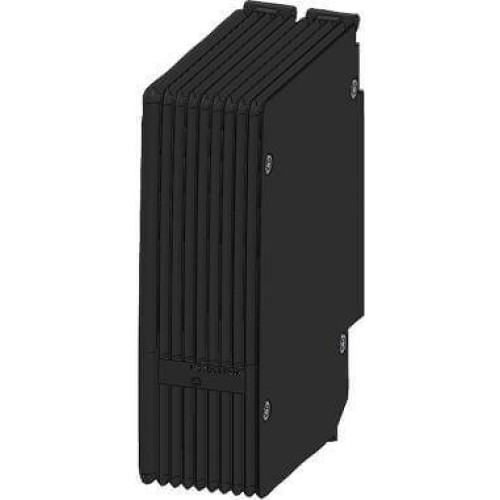

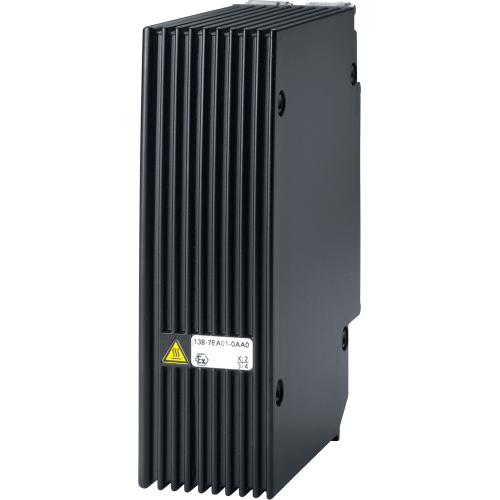

6ES7138-7EA01-0AA0

Функции 6ES71387EA010AA0

IM 152 обеспечивает автономный обмен данными станции ET 200iSP с ведущим DP устройством. Скорость передачи данных может достигать 1,5 Мбит/с. Непосредственно к станции подводится сеть PROFIBUS RS 485-IS.

Дополнительно модуль поддерживает:

• присвоение передаваемым данным отметок даты и времени
• передачу идентификационных данных
• установку PROFIBUS адреса станции с помощью встроенных DIP-переключателей

Обзор 6ES71387EA010AA0

• Для подключения к обычной сети PROFIBUS используется один интерфейсный модуль IM 152, устанавливаемый на терминальный блок TM-IM/EM. Для подключения к резервированной сети используется два интерфейсных модуля IM 152, которые устанавливаются на один терминальный блок TM-IM/IM. Терминальные блоки должны заказываться отдельно.
• Интерфейсный модуль IM 152:
  • связывает станцию ET 200iSP с сетью PROFIBUS DP
  • обеспечивает временное сохранение данных, поступающих от электронных модулей ввода и выдаваемых на электронные модули вывода
  • позволяет устанавливать PROFIBUS адрес станции ET 200iSP
  • оснащен слотом для установки микро карты памяти MMC
  • позволяет производить обновление микропрограмм через PROFIBUS DP или с помощью микро карты памяти MMC
• Отключение входного напряжения =24 В, подводимого к терминальному модулю TM-PS, приводит и к отключению питания интерфейсного модуля IM 152.
• Максимальное адресное пространство: 244 байт на ввод и 244 байт на вывод.

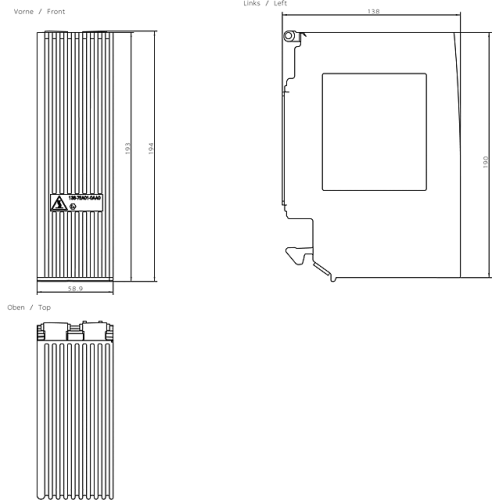

Дизайн 6ES7138-7EA01-0AA0

Один или два интерфейсных модуля IM152 устанавливается соответственно на терминальный блок TM-IM/EM или TM-IM/IM. Терминальные модули заказываются отдельно. TM-IM/EM или TM-IM/IM устанавливаются следом за терминальным модулем блока питания.

Установка PROFIBUS адреса станции выполняется с помощью DIP-переключателей, расположенных на фронтальной панели модуля IM152 и закрытых прозрачной крышкой.

Подключение станции к сети PROFIBUS DP выполняется через 9-полючное гнездо соединителя D-типа. Терминальный модуль TM-IM/EM оснащен одним, терминальный модуль TM-IM/IM – двумя такими гнездами.

Кабель PROFIBUS, подключаемый к станции ET 200iSP, должен оснащаться штекером 6ES7 972-0DA60-0XA0!

В последней на сегменте PROFIBUS станции должен быть включен терминальный резистор (встроен в штекер 6ES7 972-0DA60-0XA0).

Допускается выполнять замену интерфейсного модуля IM 152 непосредственно в Ex-зоне без отключения питания станции.
