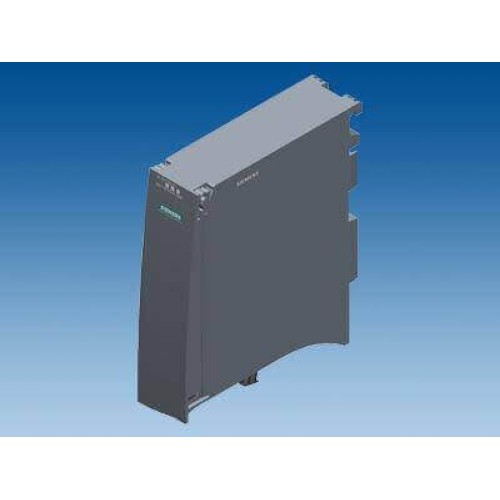

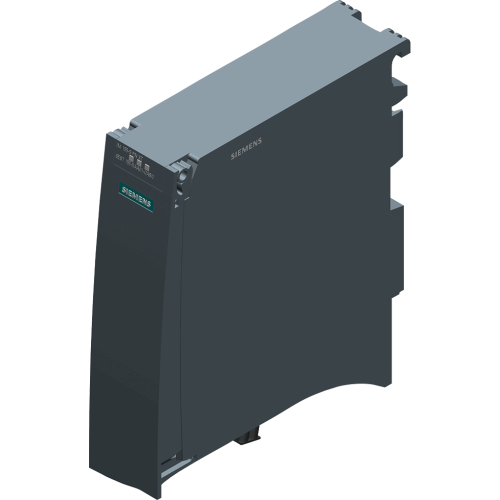

6ES7155-5AA01-0AB0

Интерфейсный модуль IM 155-5 PN ST + до 30 модулей для ET 200MP, PROFINET IO, 2xRJ45, 2-канальный коммутатор, 10/100 Мбит/с

SIMATIC ET 200MP - это универсальная модульная станция нового поколения для построения систем распределенного ввода-вывода на основе сетей PROFINET IO и PROFIBUS DP. Она имеет степень защиты IP20 и позволяет использовать в своем составе сигнальные, технологические и коммуникационные (PtP) модули, а также блоки питания программируемого контроллера S7-1500. Станция отличается кратчайшими временами циклов шины, позволяет получать минимальные времена отклика даже при работе с большими объемами данных и включает в свой состав:

• Интерфейсный модуль для подключения станции к сети PROFINET IO или PROFIBUS DP.

• До 31 модуля программируемого контроллера S7-1500.

Высокая производительность станции, ее модульная конструкция, широкий спектр периферийных модулей, высокая стойкость к электромагнитным и механическим воздействиям, работа с естественным охлаждением, удобство эксплуатации позволяют получать рентабельные решения для построения систем промышленной автоматизации различного назначения.

Основные характеристики:

• Компактные размеры.

• Удобство обслуживания и эксплуатации: - одинаковые 40-полюсные фронтальные соединители для всех типов сигнальных и технологических модулей шириной 35 мм; - одинаковые 40-полюсные фронтальные соединители для всех модулей шириной 25 мм; - использование профильной шины S7-1500 в качестве механической основы для размещения модулей станции, а также компонентов, ориентированных на установку на стандартную 35 мм профильную шину DIN;

• Широкий спектр модулей ввода-вывода дискретных и аналоговых сигналов, технологических и коммуникационных (CM PtP) модулей, системных блоков питания и блоков питания нагрузки, одинаковых для ET 200MP и S7-1500.

• Широкий набор поддерживаемых функций:

1) - встроенная системная диагностика, поддерживаемая станцией, контроллером S7-1500 и программным обеспечением TIA Portal.

2) - поддержка протокола MRP (Media Redundancy Protocol) для непосредственного подключения к реконфигурируемым кольцевым сетям PROFINET.

3) - поддержка функций идентификации и обслуживания I&M0…I&M3 для быстрой и однозначной идентификации различных электронных компонентов (заказной номер, серийный номер, версия встроенного программного обеспечения и т. д.)

4) - поддержка функций обновления встроенного программного обеспечения интерфейсного и всех периферийных модулей станции.

В сети PROFINET IO станция способна поддерживать функции общего прибора ввода-вывода и общих каналов ввода-вывода. В режиме общего прибора ввода-вывода станция предоставляет доступ к различным группам своих модулей со стороны до 4 контроллеров PROFINET IO. Поддержка функций общих каналов ввода-вывода позволяет получать доступ к одним и тем же или различным каналам ввода-вывода одного сигнального модуля со стороны до 4 контроллеров PROFINET IO. В дискретных модулях такой доступ осуществляется на уровне группы каналов. В аналоговых модулях такой доступ поддерживается на уровне отдельных каналов. При необходимости для подключения внешних цепей сигнальных модулей шириной 35 мм могут использоваться гибкие или модульные соединители SIMATIC TOP Connect.

Simatic et 200mp. PROFINET io-устройство — интерфейсный модуль im 155-5 Pn st для электронных модулей et 200mp, до 12 модулей без доп. системных бп ps, до 30 модулей с доп. системными бп ps, shared device, mrp, irt >=0.25 мс, изохронный режим, обновление по, i&m0...3, быстрый запуск,
