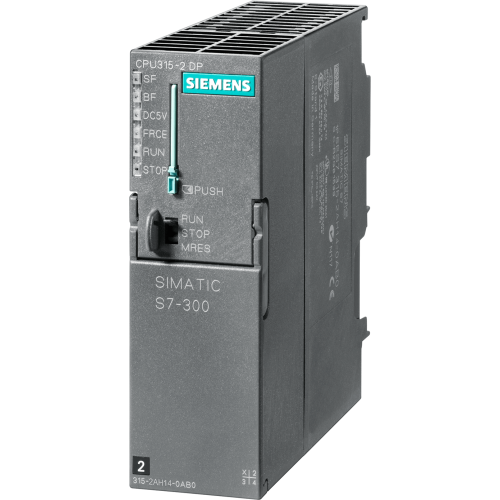

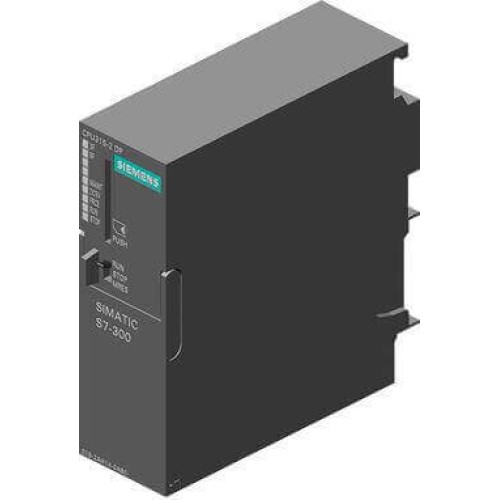

6ES7315-2AH14-0AB0

Обзор

Центральный процессор для выполнения программ среднего и большого объема.

Высокая производительность.

Встроенный интерфейс ведущего/ ведомого устройства PROFIBUS DP.

Обслуживание систем распределенного ввода-вывода на основе PROFIBUS DP.

Для работы центрального процессора необходима микро карта памяти (ММС), заказываемая отдельно.

Область применения

CPU 315-2 DP оснащен встроенным интерфейсом PROFIBUS DP и способен выполнять программы среднего и большого объема. Он находит применение в системах автоматизации, оснащенных развитыми системами локального и распределенного ввода-вывода.

В сети PROFIBUS DP CPU 315-2DP способен выполнять функции ведущего (DPV1) или ведомого устройства.

Помимо STEP 7 для программирования CPU 315-2 DP могут оптимально использоваться инструментальные средства проектирования:

S7-SCL

S7-GRAPH

CPU 315-2 DP является идеальной платформой для решения технологических задач:

управления движением с использованием пакета Easy Motion Control

автоматического регулирования на основе программных модулей STEP 7, а также пакетов Standard и Modular PID Control.

Применение пакета S7-PDIAG позволяет расширять спектр поддерживаемых диагностических функций.

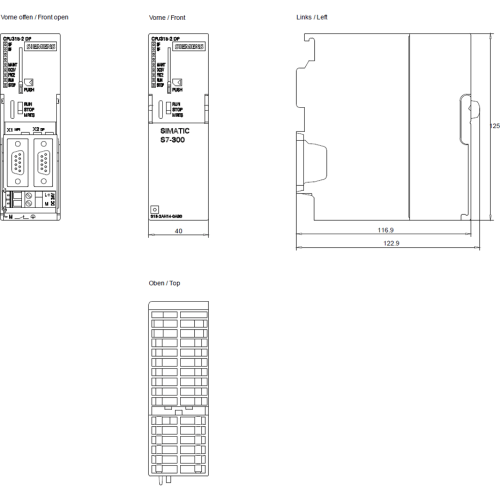

Дизайн

CPU 315-2 DP характеризуется следующими показателями:

Микропроцессор;

50 нс на выполнение бинарной инструкции 0.45 мкс на выполнение арифметической операции с плавающей точкой.

Рабочая память объемом 256 Кбайт, RAM (приблизительно 85 K инструкций);

для выполнения загруженной секции программы и хранения оперативных данных. Микро карта памяти (до 8 Мбайт), используемая в качестве загружаемой памяти, а также сохранения архива проекта (с комментариями и таблицей символов), архивирования данных и управления рецептами.

Гибкие возможности расширения;

подключение до 32 модулей S7-300 (4-рядная конфигурация).

Интерфейс MPI;

позволяет устанавливать одновременно до 16 соединений с программируемыми контроллерами S7-300/400, программаторами, компьютерами и панелями операторов. Одно из этих соединений зарезервировано для PG-, одно - для OP функций связи. MPI позволяет создавать простейшие сетевые структуры с объединением до 16 центральных процессоров и поддержкой механизма передачи глобальных данных.

Интерфейс PROFIBUS DP;

интерфейс ведущего или ведомого DP V1 устройства для работы в системах распределенного ввода-вывода. Поддержка широкого спектра диагностических функций и настройки параметров ведомых устройств DP V1. С точки зрения пользователя системы локального и распределенного ввода-вывода полностью идентичны. Для них используются одинаковые способы конфигурирования, адресации и программирования.

Функции

Парольная защита доступа;

для защиты от несанкционированного доступа к программе пользователя

Буфер диагностических сообщений;

хранит 100 последних сообщений об ошибках

Необслуживаемое сохранение данных;

при перебоях в питании контроллера центральный процессор автоматически сохраняет текущие данные и использует их после восстановления напряжения питания.

Программируемые параметры и свойства

Из среды STEP 7 могут настраиваться следующие параметры и свойства центрального процессора:

Интерфейс MPI;

определение адреса станции.

Интерфейс PROFIBUS DP;

определение режимов работы и параметров настройки, свободная адресация устройств системы распределенного ввода-вывода.

Параметры рестарта/цикла выполнения программы;

определение максимального времени сканирования программы, перезапуска и выполнения функций самодиагностики.

Объем реманентной области памяти;

определение объема данных (количества битов памяти, таймеров, счетчиков и блоков данных), сохраняемых при перебоях в питании контроллера.

Тактовые биты;

установка адреса.

Уровень защиты;

установка прав на доступ к программе и данным.

Системная диагностика;

установка порядка обработки диагностических сообщений.

Периодические прерывания;

установка периода повторения прерываний.

Прерывания по дате и времени;

установка стартовой даты и времени, а также периода повторения прерываний.

Информационные функции и функции отображения

Отображение состояний и ошибок;

светодиодная индикация, отображение программных ошибок, ошибок по времени, ошибок ввода-вывода, режимов работы RUN/STOP, рестарта и т.д.

Функции тестирования;

в процессе выполнения программы программатор позволяет отображать состояния сигналов, модифицировать и считывать значения переменных, получать доступ к содержимому стека.

Информационные функции;

с помощью программатора можно получить информацию об объеме памяти и режимах работы центрального процессора, объеме занятой и свободной памяти, текущем времени цикла выполнения программы, просмотреть содержимое буфера аварийных сообщений в текстовом формате.

Встроенные коммуникационные функции

PG/OP функции связи

Обмен глобальными данными через MPI

Функции стандартной S7 связи

S7 функции связи (только сервер)

Системные функции

Центральный процессор поддерживает широкий спектр функций диагностики, настройки параметров, синхронизации, аварийной сигнализации, измерения временных промежутков и т.д.

Области применения 6ES7315-2AH14-0AB0

• Системы управления машин специального назначения.
• Системы управления текстильных машин.
• Системы управления упаковочных машин.
• Системы управления машиностроительного оборудования.
• Системы управления оборудования для производства технических средств управления и электротехнической аппаратуры.
• Построение систем автоматического регулирования и позиционирования.
• Системы управления измерительными установки и другие.

Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.

Контроллеры SIMATIC S7-300 6ES7315-2AH14-0AB0

Контроллеры фирмы SIEMENS 6ES7315-2AH14-0AB0 – это универсальные программируемые модульные контроллеры для решения различных задач в области автоматического контроля низкого и среднего уровня сложности.

Использованию контроллеров более эффективным способом помогает наличие разнообразного диапазона центральных процессоров, интерфейсных компонентов, элементов ввода-вывода аналоговых и дискретных сигналов, модулей блоков питания, а так же функциональных и коммуникационных модулей.

Контроллер модульный программируемый 6ES7315-2AH14-0AB0 СИМЕНС выделяется:легкостью настройки, установки и эксплуатации, широким диапазоном встроенных функций на базе операционной системы, доступом к применению структур локальной и распределенной систем вывода-ввода, разнообразными коммуникационными возможностями, а также отсутствием необходимости в систематическом техническом обслуживании устройства.
