6GK1503-2CA01

Компоненты оптических сетей PROFIBUS.

Оптические каналы связи PROFIBUS могут создаваться на основе пластиковых, PCF и стеклянных оптоволоконных кабелей. Построение сети выполняется с помощью модулей OBT (Optical Bus Terminal) или OLM (Optical Link Module). Оба модуля обеспечивают двунаправленный обмен данными между электрическими (RS 485) и оптическими каналами связи PROFIBUS.

Модули ОВТ позволяют создавать линейные сетевые структуры на основе пластиковых или PCF кабелей. Он снабжен одним встроенным электрическим (RS485) и двумя оптическими симплексными портами, аналогичными по своим техническим характеристикам встроенным оптическим портам коммуникационных процессоров CP 342-5 FO, CP 5613 FO, а также интерфейсных модулей IM 151-1 FO, IM 151-7 CPU FO и других. При использовании пластикового оптического кабеля расстояние между двумя соседними станциями может достигать 50 м. При использовании PCF кабеля – 300 м.

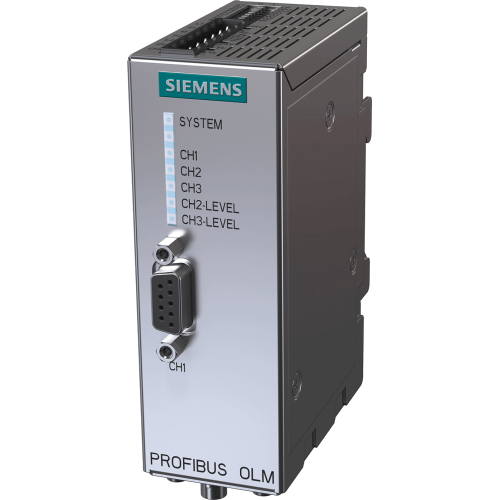

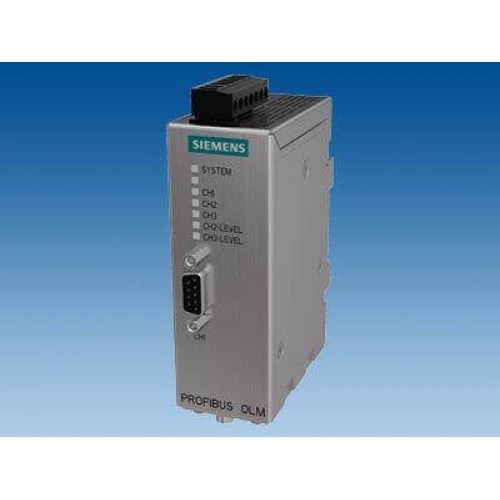

Модули OLM позволяют создавать сети с линейной, звездообразной и кольцевой топологией. Каждый модуль OLM оснащен одним встроенным электрическим (RS485), одним или двумя оптическими (BFOC) интерфейсами. В зависимости от типа модуля OLM его оптические порты могут быть рассчитаны на работу:

• с пластиковыми кабелями длиной до 80 м или PCF кабелями длиной до 400 м,

• со стеклянными мультимодовомыми кабелями длиной до 3 км или со стеклянными одномодовыми кабелями длиной до 15 км.

В кольцевых структурах допускается последовательное соединение до 122 модулей OLM. К электрическому (RS485) порту модуля OLM может подключаться до 32 сетевых станций.

Промышленные сети SIMATIC NET 6GK1503-2CA01

Промышленные сетевые решения компании Сименс 6GK1503-2CA01 основываются на используемых во всем мире организациями международных стандартов по передачи информации:

• EIB/KNX - техническая структура для полноценной автоматизации зданий;
• AS-Interface - стандарт связи между приводами и датчикам;
• Industrial Ethernet - Ethernet для применения в промышленности;
• IWLAN – элементы для беспроводной связи в производственном масштабе;
• PROFIBUS - стандарт для сетей полевого масштаба;
• PROFINET - созданный недавно, открытый метод коммуникации;
• SINAUT ST7 – контроль, отслеживание при помощи сетей Simatic S7.

Семейство включает в себя разнообразные типы приборов: рабочие станции, контроллеры программируемые, станции рабочие и персональные компьютеры.

Серия коммуникационных сетей промышленного применения 6GK1503-2CA01 от СИМЕНС разработано для решения задач автоматического управления на производстве разной сложности.
