6GK5004-1BD00-1AB2

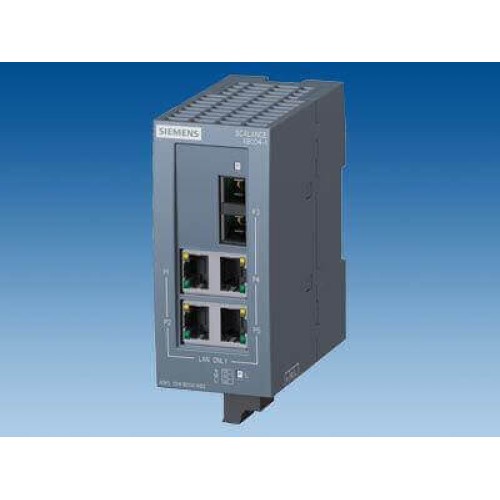

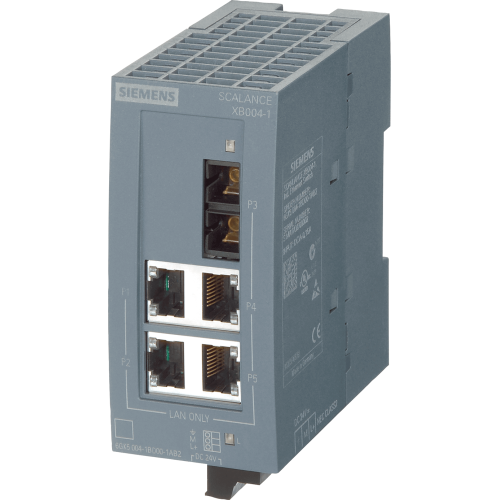

SCALANCE XB004-1 НЕУПРАВЛЯЕМЫЙ КОММУТАТОР INDUSTRIAL ETHERNET ДЛЯ 10/100МБИТ/С, С 4 X 10/100МБИТ/С ПОРТАМИ ДЛЯ ВИТОЙ ПАРЫ С РАЗЪЁМАМИ RJ45, 1 X100МБИТ/С ПОРТОМ МУЛЬТИМОДОВОГО СТЕКЛОВОЛОКНА ДЛЯ ДЛИННОВОЛНОВОГО ЛАЗЕРА С РАЗЪЁМАМИ SC, ДЛЯ СОЗДАНИЯ НЕБОЛЬШИХ СЕТЕЙ С ТОПОЛОГИЕЙ «ЗВЕЗДА» И «ЛИНИЯ», СВЕТОДИОДНАЯ ДИАГНОСТИКА, СТЕПЕНЬ ЗАЩИТЫ IP20, =24В ПИТАНИЕ.

Бюджетный коммутатор начального уровня. Легкий, компактный пластиковый корпус. Автоопределение типа кабеля. Автоопределение скорости и дуплекса. многомодовое волокно, до 3км.

Версии приборов

SCALANCE XB005 и SCALANCE XB008

• Для построения электрических сетей Industrial Ethernet с линейной или звездообразной топологией.
• Диагностика состояний с помощью встроенных в прибор светодиодов (наличие напряжения питания, состояние системы связи, обмен данными).
• 5 или 8 электрических портов RJ45 10/100 Мбит/с.

SCALANCE XB004-1 и SCALANCE XB004-1LD

• Для построения электрических и оптических сетей Industrial Ethernet с линейной или звездообразной топологией.
• Диагностика состояний с помощью встроенных в прибор светодиодов (наличие напряжения питания, состояние системы связи, обмен данными).
• 4 электрических порта RJ45 10/100 Мбит/с и 1 оптический порт SC 100 Мбит/с для подключения стеклянного оптического мультимодового/ одномодового кабеля.

Обзор 6GK50041BD001AB2:

• Неуправляемые коммутаторы Industrial Ethernet серии SCALANCE XB-000 для построения линейных и звездообразных структур Industrial Ethernet со скоростью обмена данными 10/100 Мбит/с.
• Подключение станций и сетей через электрические или оптические порты.
• Компактные корпуса для монтажа на стандартную профильную шину в шкафу управления или коробке.
• 5 или 8 x электрических портов RJ45 10/100 Мбит/с.
• 4 x электрических порта RJ45 10/100 Мбит/с и 1 x оптический SC порт 100 Мбит/с для подключения стеклянного мультимодового кабеля длиной до 3 км.
• 4 x электрических порта RJ45 10/100 Мбит/с и 1 x оптический SC порт 100 Мбит/с для подключения стеклянного одномодового кабеля длиной до 26 км.
• Наличие диагностических светодиодов (наличие питания, состояние системы связи, обмен данными).
• Подключение сетевых кабелей с фронтальной стороны корпуса.
• Подключение питания с нижней стороны корпуса.
• Автоматическая настройка на скорость обмена данными в сети (10/100 Мбит/с), автоматическая кроссировка подключаемых кабелей.

Область применения 6GK5004-1BD00-1AB2:

• Неуправляемые коммутаторы Industrial Ethernet серии SCALANCE XB-000 позволяют создавать рентабельные решения по построению небольших линейных или звездообразных структур коммутируемых сетей на уровне производственных машин или приборов.
• Компактный корпус для монтажа на стандартную профильную шину.

Промышленные сети SIMATIC NET 6GK5004-1BD00-1AB2

Промышленные сетевые решения от компании SIEMENS 6GK5004-1BD00-1AB2 основываются на используемых во всем мире организациями международных стандартов по передачи информации:

• PROFIBUS - стандарт для сетей полевого уровня;
• AS-Interface - стандарт коммуникации между приводами и датчикам;
• PROFINET - появившийся недавно, открытый стандарт связи;
• SINAUT ST7 – отслеживаниеконтроль при помощи сетей Simatic S7;
• EIB/KNX - техническая сеть для полноценной автоматизации зданий;
• Industrial Ethernet - самый популярный протокол мирового масштаба;
• IWLAN – модули для беспроводной коммуникации в производственном масштабе.

Категория включает в себя разные типы приборов: станции рабочие, персональные компьютеры, контроллеры программируемые и рабочие станции.

Семейство коммуникационных сетей промышленного назначения 6GK5004-1BD00-1AB2 от СИМЕНС предназначено для выполнения задач автоматического управления на производстве разной сложности.
