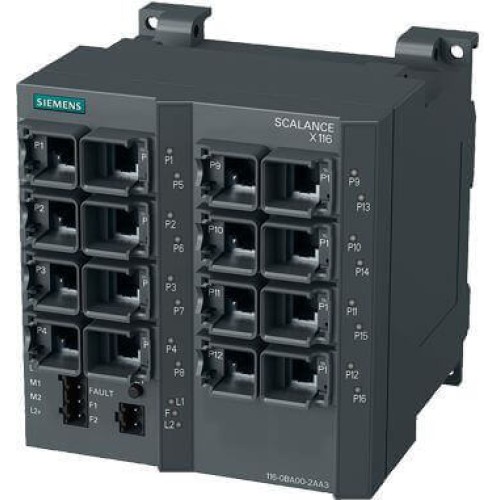

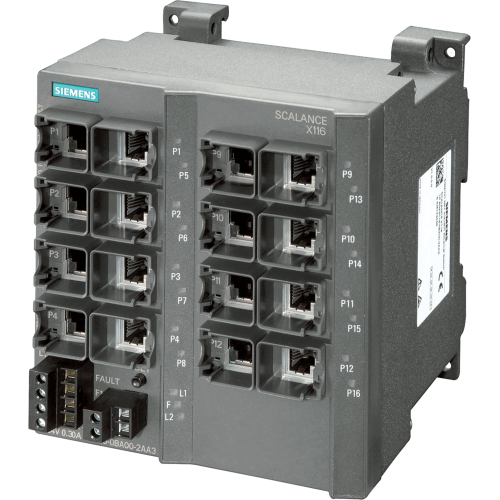

6GK5116-0BA00-2AA3

Обзор 6GK51160BA002AA3:

• Неуправляемые коммутаторы серии SCALANCE X-100, оптимизированные для работы в промышленных сетях Industrial Ethernet с линейной и звездообразной топологией и скоростью передачи данных 10/100 Мбит/с.
• Наличие модификаций с встроенными электрическими и оптическими портами.
• Построение звездообразных конфигураций сети Industrial Ethernet с электрическими каналами связи и скоростью передачи данных 10/100 Мбит/с.
• Прочный компактный металлический корпус с возможностью монтажа на стандартную профильную шину DIN, на профильную шину S7-300 или на плоскую поверхность с различной ориентацией корпуса.
• Подключение к сети через PROFINET-совместимые соединители промышленного исполнения со специальным профилем укладки кабеля, исключающим возможность приложения тяговых усилий к контактным точкам.
• Использование резервированных цепей питания.
• Диагностика с помощью светодиодов индикации наличия напряжения питания, состояния системы связи, передачи данных.
• Сигнализация об ошибке с помощью встроенного сигнального контакта, настраиваемого с помощью кнопки SET.

Область применения 6GK5116-0BA00-2AA3:

Коммутаторы серии SCALANCE X 100 поддерживает рентабельные конфигурации сети Industrial Ethernet с линейной или звездообразной топологией. Они сконструированы для установки в шкафы управления.

Версии продукта

SCALANCE X104-2 / SCALANCE X106-1

• Для конфигурирования оптического Industrial Ethernet линейной или звездообразной топологий:
  • SCALANCE X104-2;
    линейная или звездообразная топология с 2 оптическими и 4 электрическими портами.
  • SCALANCE X106-1;
    звездообразная топология с одним оптическим и 6 электрическими портами.
• Диагностика с помощью светодиодов (питание, состояние связи, передача данных) и сигнального контакта (маска сигнализации может быть установлена при помощи кнопки).
• Четыре (SCALANCE X104-2) или шесть (SCALANCE X106-1) гнезд RJ45 для подключения новых промышленных штекеров IE FC RJ45 с осевым отводом кабеля.

SCALANCE X108

• Для конфигурирования электрических сетей Industrial Ethernet с линейной или звездообразной структурой.
• Диагностика с помощью светодиодов (питание, состояние связи, передача данных) и сигнального контакта (маска сигнализации может быть установлена при помощи кнопки).
• Восемь гнезд RJ45 для подключения новых промышленных штекеров IE FC RJ45 с осевым отводом кабеля.

Промышленные сети SIMATIC NET 6GK5116-0BA00-2AA3

Промышленные сетевые решения от компании SIEMENS 6GK5116-0BA00-2AA3 исходят из одобренных по всему миру организациями международных стандартов по передачи данных:

• EIB/KNX - техническая система для полноценной автоматизации зданий;
• SINAUT ST7 – контроль, отслеживание при помощи сетей Simatic S7;
• PROFINET - внедренный недавно, открытый стандарт коммуникации;
• Industrial Ethernet - наиболее популярный протокол мирового уровня;
• AS-Interface - стандарт коммуникации между приводами и датчикам;
• IWLAN – модули для беспроводной коммуникации в промышленном масштабе;
• PROFIBUS - стандарт для сетей полевого масштаба.

Семейство включает в себя разнообразные типы устройств: станции рабочие, персональные компьютеры, контроллеры программируемые и рабочие станции.

Линейка коммуникационных сетей промышленного применения 6GK5116-0BA00-2AA3 от SIEMENS создано для решения задач автоматизированного контроля на производстве любой сложности.
