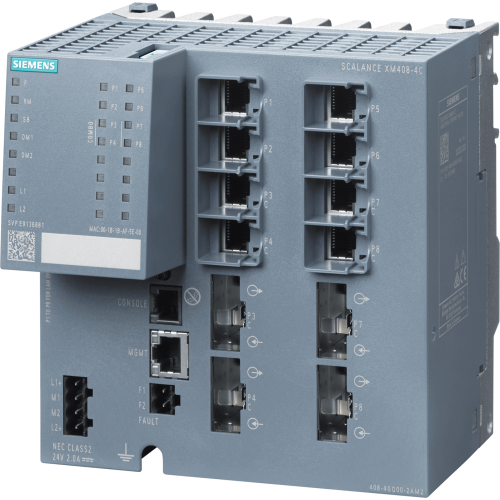

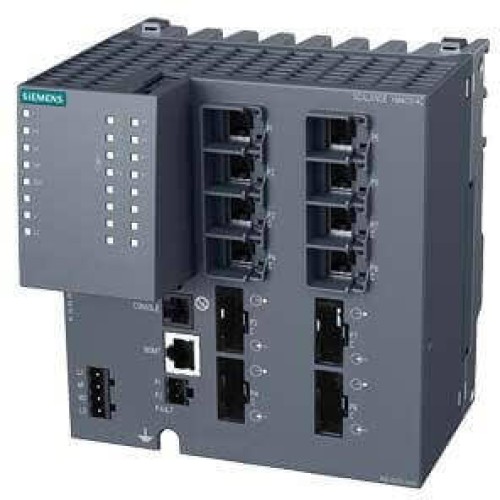

6GK5408-4GP00-2AM2

Обзор 6GK54084GP002AM2:

Новая серия SCALANCE XM-400 объединяет модульные коммутаторы Industrial Ethernet, расширяемые дополнительными модулями и конверторами. В максимальной конфигурации такие коммутаторы могут иметь до 24 коммуникационных портов. Они поддерживают технологии обмена данными со скоростью 10/100/1000 Мбит/с через различные виды каналов связи (витые пары, оптические кабели). Коммутаторы ориентированы на преимущественное использование в высокопроизводительных сетях заводского уровня (уровень управления). Высокая гибкость, обеспечиваемая модульной конструкцией, позволяет использовать коммутаторы XM-400 в перспективных проектах и достаточно просто адаптировать их к требованиям решаемых задач.

Новая линейка коммутаторов серии XM-400 предназначена для замены коммутаторов серии X-400 (X414-3E и X408-2).

• Базовые приборы с 8…16 встроенными электрическими интерфейсами гигабитного Ethernet (10/100/1000 Мбит/с):


  • Базовый прибор с 16 портами, 4 из которых являются комбинированными.
  • Базовый прибор с 8 портами, 8 из которых являются комбинированными.
  • Базовый прибор с 8 портами, 4 из которых являются комбинированными.
• Каждый комбинированный порт состоит из электрического порта RJ45 и отсека для установки оптического конвертора SFP. При отсутствии конвертора SFP в активном состоянии находится порт RJ45. Установка конвертора SFP деактивирует порт RJ45 и активирует оптический порт, характеристики которого определяются типом используемого оптического конвертора.
• Для получения максимальной конфигурации к базовому прибору может подключаться модуль расширения портов.
  Для этой цели может использоваться:


  • Модуль расширения с 8 дополнительными портами RJ45.
  • Модуль расширения с 8 дополнительными отсеками для установки оптических конверторов SFP.
  • Модуль расширения с 8 дополнительными портами RJ45 с поддержкой функций питания через Ethernet.
• Встроенный менеджер резервирования для скоростного реконфигурирования сетей Gigabit Ethernet и Fast Ethernet.
• Дистанционная диагностика с использованием диагностических функций PROFINET, интерфейса командной строки (CLI), Web браузера или протокола SNMP.
• Простая интеграция промышленных сетей в существующие корпоративные сети, обеспечиваемая поддержкой основных IT стандартов: установка виртуальных сетей (VLAN).
• Интеграция в корпоративные сети более высокого уровня за счет поддержки стандартных процедур резервирования (Rapid Spanning Tree Protocol, Link Aggregation).
• Фильтрация широковещательных сообщений и снижение нагрузки на сеть на основе анализа источников и приемников широковещательных сообщений (IGMP Internet Group Management Protocol snooping).
• Опциональная активация функций уровня 3 для IPv4 (IPv6 в подготовке) с помощью модуля KEY-PLUG. Для получения более полной информации смотри секцию "Аксессуары для коммутаторов/ маршрутизаторов 3-го уровня".
• Формирование IP подсетей и обмен данными через IP маршрутизаторы с использованием 3-го уровня коммутации (IP маршрутизация):


  • Статическая маршрутизаци.
  • Динамическая маршрутизация OSPF (Open Shortest Path First) и RIPv2 (Routing Information Protocol).
  • Резервированная маршрутизация VRRP (Virtual Router Redundancy Protocol).

Специальные продукты: SCALANCE M/W; SINAUT 6GK5408-4GP00-2AM2

Специальные модули компании SIEMENS 6GK5408-4GP00-2AM2 применяются для построения звездообразных и линейных структур Industrial Ethernet, поддерживающие метод коммутируемых сетей.

Функциональные возможности специальных модулей SIEMENS 6GK5408-4GP00-2AM2:

• Создание линейных и звездообразных систем Industrial Ethernet;

  Отсутствие специальной подготовки для работы с прибором, простота использования, настройки и установки;

• Безопасность обмена данными между контроллерами;
• Возможность использования паролей данных, которые предназначены для защиты от несанкционированного доступа и шпионажа;
• Отсутствие нужды в выполнении дополнительных настроек сети, приложений и станций;
• Функция замены компонентов без выполнения дополнительных настроек сети, возможность автосохранения данных и настроек на блоке памяти устройства;
• Возможность применения различных типов коммуникационного протокола без потери функциональных особенностей прибора;
• Функция настройки осуществления обмена исключительно между зарегистрированными и автоматизированными устройствами, на которых установлена защита от: потери данных, ошибки оператора, перегрузки системы связи;
• Возможность дистанционных диагностики, настройки и программирования прибора.
