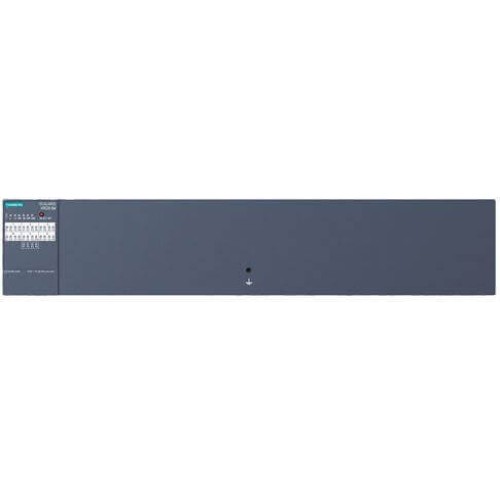

6GK5528-0AR00-2HR2

Обзор 6GK55280AR002HR2:

• Четыре оптических интерфейса (10 Гбит/с) и до 48 электрических и/ или оптических интерфейсов (10/100/1000 Мбит/с), из которых до 12 электрических интерфейсов с питанием через Ethernet (PoE);
  установка в один базовый блок до 12 4-канальных интерфейсных субмодулей с произвольным порядком их размещения.
• Быстрое реконфигурирование сети с помощью встроенного менеджера резервирования:
  Подключение к кольцевым сетям с поддержкой функций скоростного реконфигурирования поврежденного кольца.
• Простая интеграция промышленных сетей в существующие корпоративные сети благодаря поддержке множества стандартных IT функций (VLAN, IGMP-Snooping/Querier, STP/RSTP/MSTP, объединение каналов, качество сервиса, 802.1x и опциональная статическая маршрутизация, RIP, OSPF, VRRP для IPv4 и IPv6)
• Резервированное подключение к сетям более высокого уровня с поддержкой множества стандартных механизмов резервирования (Multiple Spanning Tree Protocol, Spanning Tree Protocol, Rapid Reconfiguration Spanning Tree Protocol, Media Redundancy Protocol) и стандартных протоколов и процедур IP маршрутизации (Routing Information Protocol, Open Shortest Path First, Virtual Router Redundancy Protocol)
• PROFINET диагностика, Web браузер, интерфейс командной строки (CLI) и SNMP.

Область применения:

Коммутаторы серии SCALANCE XR-500 являются идеальной платформой для промышленных сетей, а также для интеграции промышленных сетей в корпоративную сеть. Они способны поддерживать скоростной и надежный обмен данными между всеми уровнями управления: от полевого уровня до уровня управления предприятием, выполнять широкий спектр диагностических функций. Модульная конструкция и поддержка функций коммутации 3-го уровня позволяют формировать сети с учетом требований специальных приложений, выполнять адаптацию и расширение сетей в любое время.

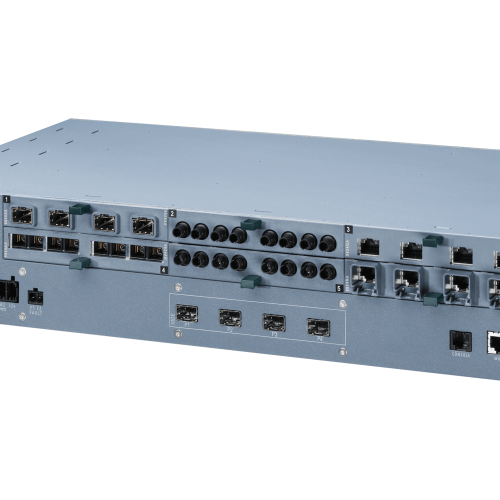

Коммутаторы SCALANCE XR-500 позволяют формировать линейные, кольцевые и звездообразные структуры Industrial Ethernet с электрическими и оптическими каналами связи. Четыре встроенных слота SFP+ могут опционально комплектоваться съемными приемопередатчиками SFP+ (10 Гбит/с) или SFP (1000 Мбит/с). До 12 слотов коммутатора могут комплектоваться необходимым набором 4-канальных интерфейсных субмодулей с электрическими и/ или оптическими интерфейсами. Поддержка обмена данными со скоростью до 10 Гбит/с позволяет использовать эти приборы в качестве основного коммутатора Industrial Ethernet и в качестве концентратора сети заводского уровня (возможно резервированное подключение).

Использование интерфейсных субмодулей и съемных приемопередатчиков SFP+/SFP позволяет:

• Выполнять расширение сети путем установки дополнительных интерфейсных субмодулей требуемого вида в неиспользуемые слоты базового блока.
• Выполнять согласование различных видов каналов связи. Например, выполнять обмен данными между электрическими и оптическими каналами, между мульти- и мономодовыми оптическими каналами и т.д.
• Изменять скорость обмена данными. Например, с 1000 Мбит/с на 10000 Мбит/с.

Специальные продукты: SCALANCE M/W; SINAUT 6GK5528-0AR00-2HR2

Специальные модули компании СИМЕНС 6GK5528-0AR00-2HR2 используются для построения линейных и звездообразных систем Industrial Ethernet, которые поддерживают метод коммутируемых сетей.

Функциональные возможности специальных модулей SIEMENS 6GK5528-0AR00-2HR2:

• Возможность удаленных настроек, диагностики и программирования прибора;
• Возможность настройки осуществления передачи только между автоматизированными и зарегистрированными приборами, на которых настроена защита от: потери информации, перегрузки системы связи, ошибки оператора;
• Безопасность передачи данных между контроллерами;
• Построение звездообразных и линейных систем Industrial Ethernet;
• Функция применения различных типов коммуникационного протокола без потери функциональных особенностей прибора;
• Функция смены элементов без проведения дополнительных настроек сети, функция автосохранения данных и настроек на блоке памяти устройства;

  Простота установки, настройки и использования, отсутствие специальной подготовки для работы с устройством;

• Функция настройки паролей данных, используемые для защиты от неправомерного доступа и шпионажа;
• Отсутствие нужды в выполнении дополнительных настроек станций, сети и приложений.
